電容阻抗計算實戰:從公式到應用場景詳解

時間:2025-04-14 13:17:52 作者:合通泰 點擊:

電容阻抗(Xc)是電容器在交流電路中對電流呈現的阻礙作用,其大小與交流電的頻率和電容值(C)密切相關。理解并計算電容阻抗對于電路設計與分析至關重要。

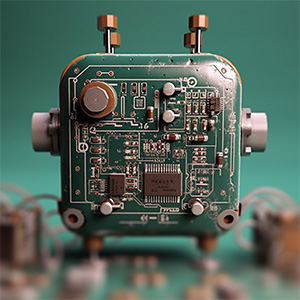

pcb板



其核心計算公式為:Xc = 1 / (2πfC)

其中,Xc 單位是歐姆(Ω),f 單位是赫茲(Hz),C 單位是法拉(F)。這個公式揭示了關鍵特性:電容阻抗與頻率和電容值成反比。即頻率越高或電容越大,阻抗越??;反之,頻率越低或電容越小,阻抗越大。對于直流電(f=0),電容阻抗理論上為無窮大,表現為開路。



實戰應用場景:

1.濾波(Filtering): 利用電容對高頻信號低阻抗、對低頻信號高阻抗的特性。例如,在電源電路中,并聯電容可將高頻噪聲旁路到地(低通濾波);串聯電容可阻止直流和低頻信號通過,允許高頻信號通過(高通濾波)。

2.耦合(Coupling): 在放大器級間,使用電容隔斷直流偏置電壓,同時允許交流信號順利通過(隔直通交),利用的是其對直流的高阻抗和對目標信號頻率的相對低阻抗。

3.旁路(Bypassing): 在芯片電源引腳附近放置電容,為高頻噪聲提供一個低阻抗路徑到地,穩定電源電壓,防止噪聲干擾。

精確計算電容阻抗,并理解其隨頻率變化的特性,是工程師在濾波、信號傳輸、電源設計等眾多領域進行有效電路設計和故障排查的基礎。
