三星電容的尺寸、介質、容量、誤差、電壓這5點需要重點記下喲，其他的看看了解就好了。三星一級代理商：教你怎么解讀三星電容型號的意思？

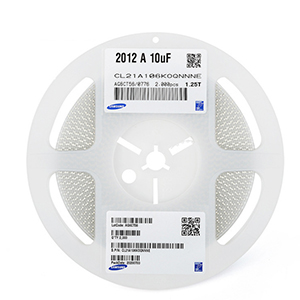

盤子的料號如下對比：

CL  21  A  106  K  Q  5  N N N  C

1    2    3     4    5  6  7   8 9 10  11

1 系列編碼：

CL=積層陶瓷電容

2 尺寸編碼

03=0201(0603) 21=0805(2012) 42=1808(4520)

05=0402(1005) 31=1206(3216) 43=1812(4532)

10=0603(1608) 32=1210(3225) 55=2220(5750)

14=0504(1410) 01=0306(0816) 12=0508(1220)

3 介質

I類 II類

C=C0G S=S2H L=S2L

P=P2H T=T2H

R=R2H U=U2J

A=X5R F=Y5V

B=X7R X=X6S

4 容量

電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數

如：104 = 1 00000 （單位pF）

如果中間一位為R 則表示"."

如：4R7 = 4.7pF

5 電容的誤差（精度）：

B=±0.1pf F=±1pf±1% K=±10%

C=±0.25pf G=±2% M=±20%

D=±0.5pf J=±5% Z=+80/-20%

6 額定電壓

R=4V O =16V B =50V E = 250V I = 1000V

Q=6.3V A =25V C=100V G = 500V J = 2000V

P =10V L =35V D =200V H = 630V K= 3000V

7 厚度：

3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米

5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米

8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米

8 內電極

A=常規產品 鈀/銀/鎳屏蔽/錫 100%

N=常規產品 鎳/銅/鎳屏蔽/錫 100%

G=常規產品 銅/銅/鎳屏蔽/錫 100%

L=低側面產品 鎳/銅/鎳屏蔽/錫 100%

9 產品編碼

A =陣列(2-元素) L =LICC

B =陣列(4-元素) N =常規

P =自動 C=高頻

10 特殊編碼

11 包裝編碼

B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤

P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea) F=壓花紙版箱,13英寸料盤

C=紙版箱料帶,7英寸料盤 L=紙版箱料帶,13英寸料盤(15,000ea) S=壓花紙版箱,10英寸料盤。
